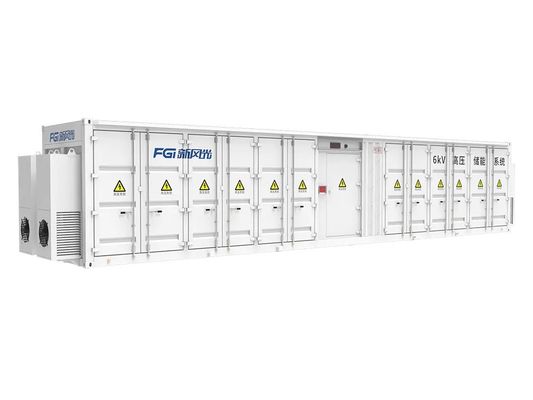

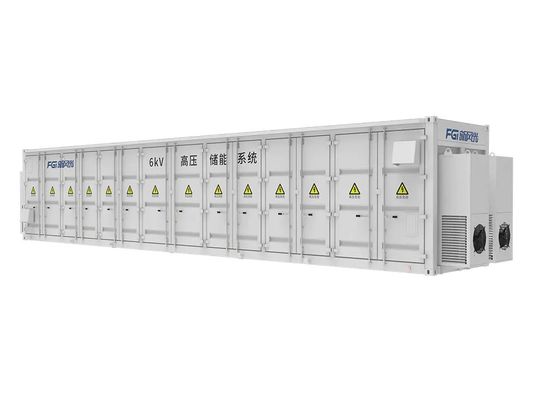

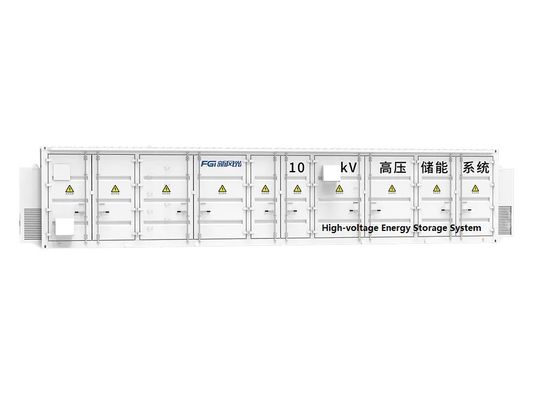

Sistema de almacenamiento de energía en cascada de alto voltaje personalizable 6kV ~ 35kV Suministro de energía multicanal

Almacenamiento de energía para la regulación de frecuencia

• Cómo funciona:Este sistema se conecta a la red (o a una microrred) para controlar los cambios de carga de potencia en tiempo real.Utiliza supercondensadores para liberar energía instantáneamente cuando la demanda aumenta repentinamente (apoyando la estabilidad de la red) y absorber energía cuando la demanda cae repentinamente (evitando picos de voltaje).
• Beneficio:Estabiliza la red eléctrica local, aumentando la seguridad y la fiabilidad, especialmente para sistemas temporales o aislados.
• Ventajas principales:
  • Detección rápida:Rápido (menos de 1 segundo) y identifica con precisión los aumentos o caídas repentinos de potencia utilizando un algoritmo avanzado.
  • Compensación inteligente:Estabiliza automáticamente la potencia durante varias fluctuaciones de carga (única, continua o aleatoria), minimizando el impacto en la red.
  • Conexión de red limpia:Asegura una integración suave de la red con un ruido eléctrico muy bajo (ármonicos de corriente < 3%) utilizando electrónica de potencia avanzada.
  • Es muy versátil:También proporciona soporte de energía reactiva y puede funcionar como fuente de energía de respaldo (modo fuera de la red) durante los cortes.

Almacenamiento de energía para el afeitado de pico

• El problema:La alta demanda de electricidad durante las horas pico ejerce presión sobre la red eléctrica, lo que puede provocar ineficiencia, altos costes operativos, posibles escaseces de energía (especialmente durante el verano),y los retos de la integración de fuentes de energía renovables intermitentes (como la solar y la eólica).
• Solución:Sistemas de almacenamiento de energía a gran escala.
• Cómo ayuda:Equilibra la oferta y la demanda de energía almacenando energía cuando la generación excede el consumo (especialmente de energías renovables) y liberándola cuando sea necesario.Esto mejora la estabilidad general de la red y la calidad de la energía.
• Aplicación (depilación en el pico / relleno en el valle):Almacene en baterías la electricidad más barata que se genera durante las horas de mayor demanda, y utilice esta energía almacenada durante las horas de mayor demanda.
• Beneficios:Reduce la presión sobre la red durante las horas pico y reduce los costes de electricidad para los usuarios finales al alejar el consumo de energía de las costosas horas pico.

Ventajas

• El grupo de baterías funciona con todas las células bajo control.
• La alta calidad de la forma de onda de salida se logra bajo una baja frecuencia portadora.
• La eficiencia del sistema mejora en más del 3%.
• El despacho de la red se simplifica con una velocidad de respuesta rápida.
• El diseño de redundancia de la unidad de potencia prolonga el tiempo de funcionamiento sin fallas.
• El aumento de la potencia conduce a ventajas de costo más significativas y a beneficios de tamaño emergentes, junto con una reducción en el número de interruptores primarios para la conexión.

Aplicaciones

Característicasy beneficios

• Alto nivel de protección IP54, gran adaptabilidad al medio ambiente

• Diseño integrado, conveniente para la instalación y el mantenimiento

• Conectado a la red sin transformador, alta eficiencia general

• Diseño de redundancia automática, alta fiabilidad

• Apoyar la conexión paralela de varias unidades, que puede ampliarse rápidamente a 100 MW o más













Diagrama esquemático eléctrico















En general el conjunto Diagrama















Potencia nominal y dimensiones



Clase de tensión (kV)	Potencia nominal (MW)	Capacidad nominal (MWh)	Peso (t)	Número	Dimensión (m)
					Ancho (W)	Profundidad ((D)	Alturas (H)
6	2	2	48	1	15	2.438	3
	2	4	90	2	15	2.438	3
	3	3	75	2	15 + 7	2.438	3
	3	6	126	3	10	3	2.85
10	4	4	120	3	11	3	2.85
	4	8	145	3	13	3	2.85
	5	5	135	3	13	3	2.85
	5	10	165	3	14.2	3	2.85
	10	10	168	3	14.2	3	2.85
	10	20	320	6	14.2	3	2.85
35	10	10	282	6	15	3.2	3.1
	10	20	348	6	15	3.2	3.1
	12	12	288	6	15	3.2	3.1
	12	24	336	6	16	3.2	3.1
	15	15	312	6	16	3.2	3.1
	15	30	450	9	14	3.2	3.1
	25	25	348	6	16	3.2	3.1
	25	50	696	12	16	3.2	3.1
	30	30	522	9	14	3.2	3.1
	30	60	936	18	14	3.2	3.1
	50	50	696	12	16	3.2	3.1
	50	100	1392	24	16	3.2	3.1
	100	100	1410	24	16	3.2	3.1
	100	200	2820	48	16	3.2	3.1

Nota:
Las dimensiones anteriores son sólo para referencia, y la empresa se reserva el derecho de actualizar y mejorar el producto. Las dimensiones del producto están sujetas a cambios sin previo aviso.





































---
