Especificación del producto
(1) La topología del circuito principal adopta una estructura de tres niveles y utiliza dispositivos de potencia de bajo voltaje para realizar la salida del inversor de voltaje medio, con alta confiabilidad;
(2) En comparación con el circuito de dos niveles, debido al gran nivel de salida, el lado de salida está conectado con un filtro de paso bajo RLC, lo que mejora la tensión de salida y la forma de onda de la corriente,y el motor funciona sin ruido y vibraciónLos motores ordinarios pueden utilizarse sin desgranar;
(3) El dv/dt es relativamente pequeño, lo que mejora la compatibilidad electromagnética del convertidor de frecuencia;
(4) Puede estabilizar automáticamente las fluctuaciones de voltaje en el lado de la red eléctrica;
(5) La tensión de arranque puede compensarse, si el terminal de salida está conectado con un cable largo, la pérdida de tensión en el cable puede compensarse mejor;
(6) El interruptor de conversión de frecuencia de potencia / frecuencia (especial para la carga de la bomba eléctrica sumergible) está configurado en el gabinete.

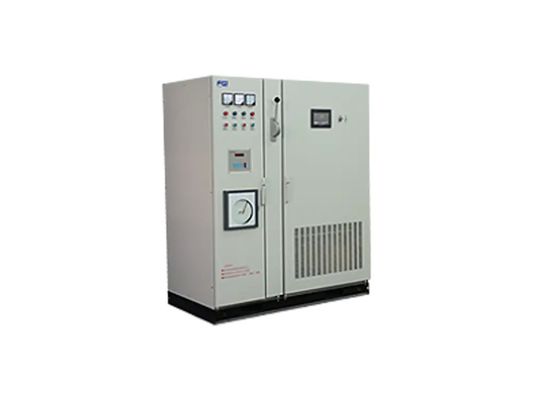

Especificación nominal del inversor de la serie FG3000
| Válvulas de tensión | El modelo no. | Potencia nominal (kW) | Corriente nominal (A) |
| 3 AC 1140 V | Se aplicará el procedimiento siguiente: | 37 | 23 |
| Se aplicará el procedimiento de evaluación de la compatibilidad. | 45 | 28 | |
| FG3000-055G-11 y las siguientes: | 55 | 34 | |
| Se aplicará el procedimiento siguiente: | 75 | 48 | |
| 3 AC 2300V | FG3000-125G-23 y sus componentes | 125 | 39 |
| FG3000-200G-23 y sus componentes | 200 | 62 |
Nota: Cuando el inversor de la serie GD3000 se utilice para bombas eléctricas sumergibles, la selección del modelo debe seguir la corriente de funcionamiento máxima, debido al nivel de voltaje múltiple.
