| Número del producto | Se aplicará el método de ensayo. | |
| Potencia del motor aplicable (KW) | 200kW-3250kW (el motor de 4 polos es el estándar, el motor de 6-12 polos se selecciona de acuerdo con la corriente) | |
| Producción | Potencia nominal (KW) | La potencia en funcionamiento bajo la tensión nominal del motor: |
| 200 kW a 8000 kW | ||
| Corriente nominal (A) | La corriente de trabajo a la tensión nominal del motor | |
| Capacidad de sobrecarga | 105% continuo 130% permitir 1 minuto | |
| El 130% permite 1 minuto. | ||
| 150% permite 3 segundos | ||
| Válvula de salida | Las condiciones de producción de los componentes de las máquinas de ensayo se determinarán en función de las características de las máquinas de ensayo.(Personalizable) | |
| Forma de onda | Onda senoidal SPWM múltiplexada | |
| Entra. | Fase, frecuencia y voltaje | El sistema de transmisión de la señal de la señal de la señal de la señal de la señal de la señal de la señal de la señal |
| Se permite la volatilidad | Voltagem: -10%~+10%, frecuencia: ±5%, -10%~-35% para el funcionamiento continuo | |
| Rendimiento básico | Frecuencia de inicio | Se puede ajustar 0-10Hz |
| Precisión | Ajuste analógico: 0,3% (25 ± 10 °C) o menos del valor máximo de ajuste de frecuencia Ajuste digital: inferior al 0,02% del valor máximo de ajuste de frecuencia (-10~+50°C) |
|
| Resolución | Ajuste analógico: 1/2000 del valor máximo de ajuste de frecuencia Configuración digital: 0.01Hz (por debajo de 99.99Hz), 0.1Hz (por encima de 100Hz) |
|
| Eficiencia | > 95% en la potencia nominal | |
| Factor de potencia | > 0 años95 | |
| Control de las emisiones | Tiempo de aceleración y de desaceleración | 0.1~6000.0S, el tiempo de aceleración y de desaceleración se puede ajustar por separado |
| Características de tensión y frecuencia | Determinado por la curva V/F seleccionada | |
| PID | Parámetros PID fijados manualmente | |
| Función auxiliar | Curva V/F, compensación de baja frecuencia, corriente nominal, ajuste del límite de protección de la corriente | |
| Aislamiento de alta tensión | Acoplamiento electromagnético, transmisión multicanal de fibra óptica | |
| Entrada de potencia de control | Acción de corriente alterna 220 V 2 kVA | |
| ¡Corre! ¡Corre! | Operación de ejecución | Función de control local (con pantalla táctil), operación de control externo remoto, operación del ordenador superior (opcional) |
| Frecuencia indicada | Configuración digital en pantalla táctil, configuración de velocidades múltiples, configuración de señal analógica de control externo (DC4~20mA) | |
| Salida de estado de ejecución | Salida del estado del relé, fallo del inversor, alarma, funcionamiento/parada y otra indicación del estado | |
| Pantalla táctil | Voltado de entrada/salida, corriente de entrada/salida, valor establecido, estado de falla de cada unidad, estado de funcionamiento, estado del transformador, voltaje de bus de cada unidad, etc. | |
| Función de protección | Sobrecorriente del motor, sobrevoltado de toda la máquina, subvoltado de toda la máquina, sobrecorriente de la unidad, sobrevoltado de la unidad, sobrecalentamiento de la unidad, pérdida de fase de entrada de la unidad, fallo de comunicación de fibra óptica, etc. | |
| Entornos | Lugar de uso | En interiores, sin gases corrosivos o conductores, polvo, luz solar directa, a menos de 1000 metros sobre el nivel del mar |
| Temperatura y humedad ambiente | -10 años°C- Más de 40°C/ 20~90% de Hg sin condensación | |
| Vibración | 5 m/s2 (por debajo de 0,6 g) | |
| Temperatura de almacenamiento | -- 20 ~ + 65°C(apto para almacenamiento a corto plazo, como el transporte) | |
| Método de enfriamiento y nivel de protección del recinto | El sistema de refrigeración por aire forzado/IP31, refrigeración por agua/IP40 | |
Nota:
1. Las dimensiones anteriores son sólo para referencia, por favor consulte la dimensión real
2Debido a la actualización del producto, el contenido de la página se actualizará regularmente, si necesita comprar nuestros productos, consulte el último manua

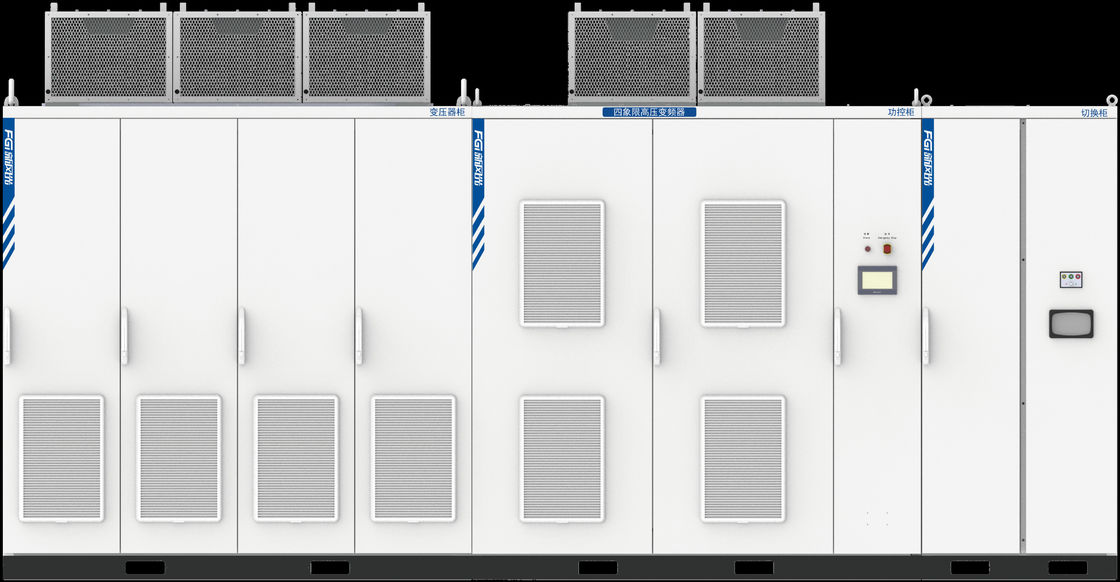

Inversor de cuatro cuadrantes de alta tensión y alta potencia.
