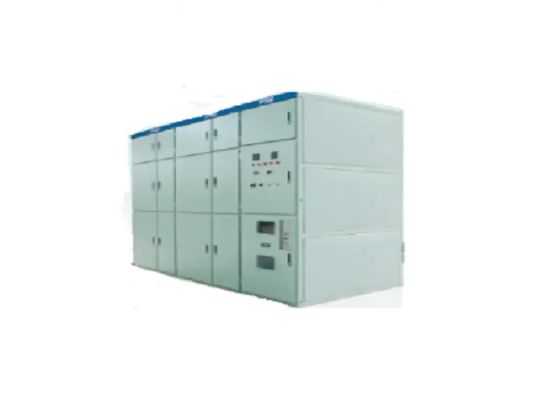

El dispositivo de filtro de alto voltaje FC es un dispositivo de filtro pasivo, que tiene dos funciones: suprimir la corriente armónica de la red eléctrica y compensar la potencia reactiva del sistema.El armónico suprimido de la red eléctrica incluye principalmente 3, 5, 7, 11, 13 y más armónicos. El dispositivo está instalado en el lado del bus o de la carga, con una combinación de equipos conveniente y un rendimiento estable.con conmutación automática inteligenteEs ampliamente utilizado en energía eléctrica, metalurgia, hierro eléctrico, planta de aluminio, industria química, mina de carbón, molino de rodadura, horno de arco eléctrico,Estación de bombeo de motor de alto voltaje y otras industrias con una gran generación armónica.
2Características del producto El dispositivo de filtro de alto voltaje FC es aplicable al tratamiento armónico de redes eléctricas de 6 kV, 10 kV, 35 kV y 110 kV. De acuerdo con el contenido armónico y los datos de potencia reactiva,la compensación del filtro está diseñada mediante simulación por ordenador, y el condensador de filtro de alto rendimiento y el reactor de filtro se utilizan para suprimir y absorber la corriente armónica, reducir la tasa de distorsión del voltaje armónico,reducir la pérdida de línea y reducir la corriente armónica, mejorar el factor de potencia.
3Principio de trabajo El dispositivo de filtro de alto voltaje FC está compuesto principalmente por interruptores, condensador de filtro, reactor de filtro, resistencia, bobina de descarga, arrester de óxido de zinc, etc.Se hace en tipo de gabinete o tipo de cerca de acuerdo con las necesidades de los usuariosAdemás de filtrar, el filtro también desempeña el papel de compensación de potencia reactiva. Los filtros LC incluyen principalmente filtro sintonizado único, filtro de paso alto, filtro tipo C, etc.En la práctica, varios grupos de filtros están diseñados de acuerdo con la distribución y el tamaño de la demanda de corriente armónica y potencia reactiva.Cada grupo de filtros tiene una baja impedancia correspondiente a un cierto armónico, el filtro de paso alto tiene una baja impedancia a los armónicos por encima de la frecuencia de corte, y el filtro de tipo C tiene las características de una amplia banda de frecuencia de afinación y una baja pérdida. Establecer cinco bloqueo eléctrico de prevención y bloqueo mecánico de acuerdo con el cableado principal y la estructura del gabinete para evitar el mal funcionamiento.
Método de compensación de la combinación dinámica y estática 1.Visión general (1) Aunque el SVG puede realizar la compensación de la potencia reactiva y el control armónico al mismo tiempo, en el caso de un alto contenido armónico,Es un coste de inversión muy alto utilizar el SVG solo para realizar el control armónico.. (2) Los cambios frecuentes de la carga de alta potencia causarán graves perturbaciones en la red, tales como horno de electricidad, ferrocarril electrificado, horno de frecuencia media, laminado,las ocasiones de generación de energía fotovoltaica y eólica, etc.Este tipo de carga de impacto causará la fluctuación de voltaje de la red. incluso una pequeña potencia horno de arco eléctrico está conectado a una red más pequeña, la fluctuación de voltaje,flipper (a veces también incluye fluctuaciones de frecuencia) y el desequilibrio de voltaje de tres fases son causados, que es perjudicial para otros usuarios de la red. (3) La combinación de SVG y FC es una especie de esquema de compensación de optimización rentable, que no sólo puede filtrar el armónico, sino también para proporcionar potencia reactiva capacitiva parcial,y todo el sistema de inversión de equipos se reduce.
